Allgemeines

Ozobot Bit

Ozobot

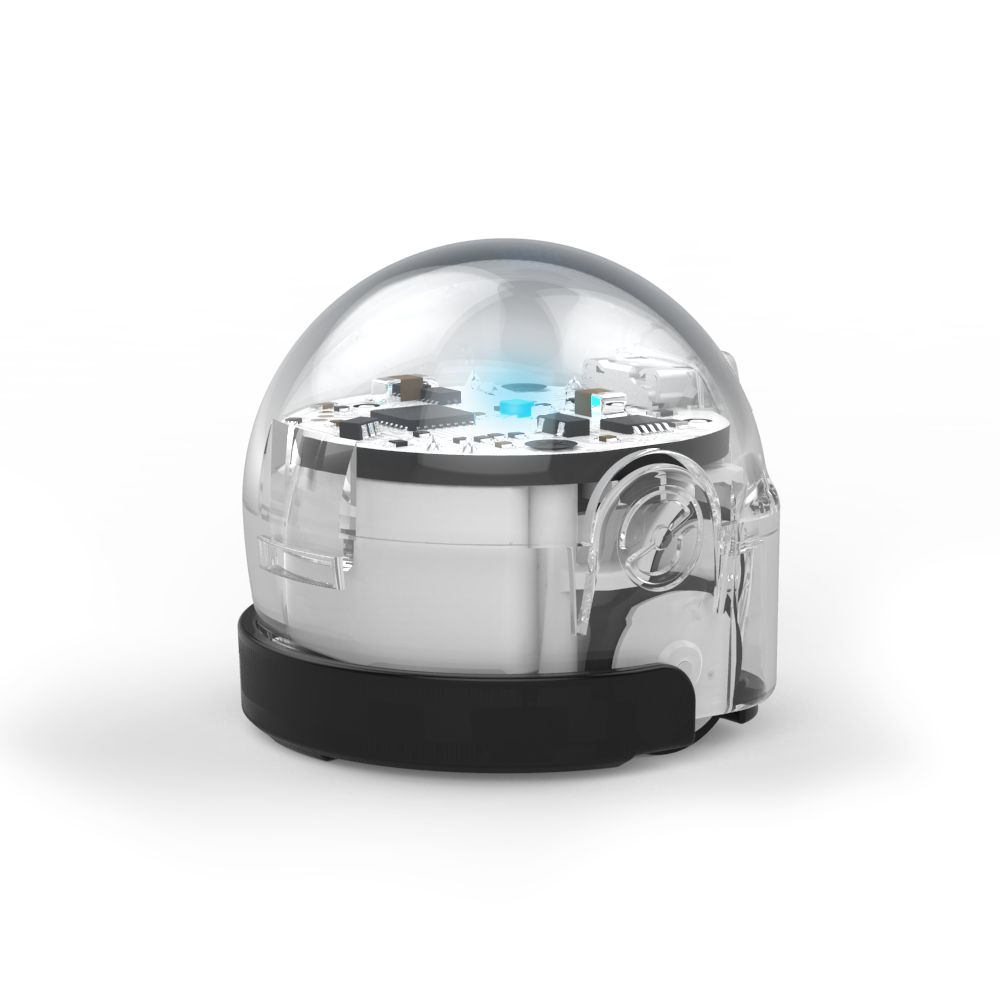

Der ca. 3 cm große kugelige Ozobot Bit ist mit einer LED ausgestattet und kann sich mit Hilfe kleiner Räder auf der Unterseite fortbewegen. Mit optischen Sensoren erkennt er Farbcodes (rot, grün, blau und schwarz) und kann auf diese Weise programmiert werden. Eine weitere Steuerungsmöglichkeit bietet die Bluetooth-Funktion, die mit der entsprechenden App auf einem Tablet die Programmierung übernehmen kann. Der im Ozobot verbaute Akku, der über Mikro-USB geladen wird, hat eine Laufzeit von ca. 1 Stunde, was bei der Projektplanung berücksichtigt werden sollte.

Bedienung

Ozobots

Ina van Eik

Vor dem Einsatz sollte der Akku des Ozobot mit Hilfe des Mikro-USB Kabels vollständig geladen sein. Während des Ladevorganges blinkt die LED grün. Seitlich befindet sich der Ein-/Ausschaltknopf, den man kurz betätigt, um den Ozobot zu aktivieren oder auszuschalten.

Sinnvoll ist eine Kalibrierung des Roboters, um Fehlfunktionen zu vermeiden:

  1. Den Ein-/Ausschaltknopf 4 Sekunden gedrückt halten, bis die LED weiß blinkt.
  2. Den Ozobot auf einen schwarzen Punkt (in der Größe des Roboters) setzen.
  3. Wenn der Ozobot sich bewegt und grün blinkt, ist er einsatzfähig. Andernfalls den Vorgang wiederholen.

Der Ozobot kann nun auf eine schwarze, ca. 0,5 cm breite Linie gesetzt werden, die er abfährt. Verwendet man für die Linie andere Farben wie rot, grün oder blau, so erkennt der Roboter diese und gibt sie entsprechend über die LED wieder.

Da Staub und andere Verunreinigungen zu Fehlfunktionen führen können, ist eine regelmäßie Reinigung des Roboters sinnvoll.

Hier geht es zur Ozobot Schnellstartanleitung.

Erkundungsaufgabe 1

Ozobot Arbeitsauftrag

Ozobot

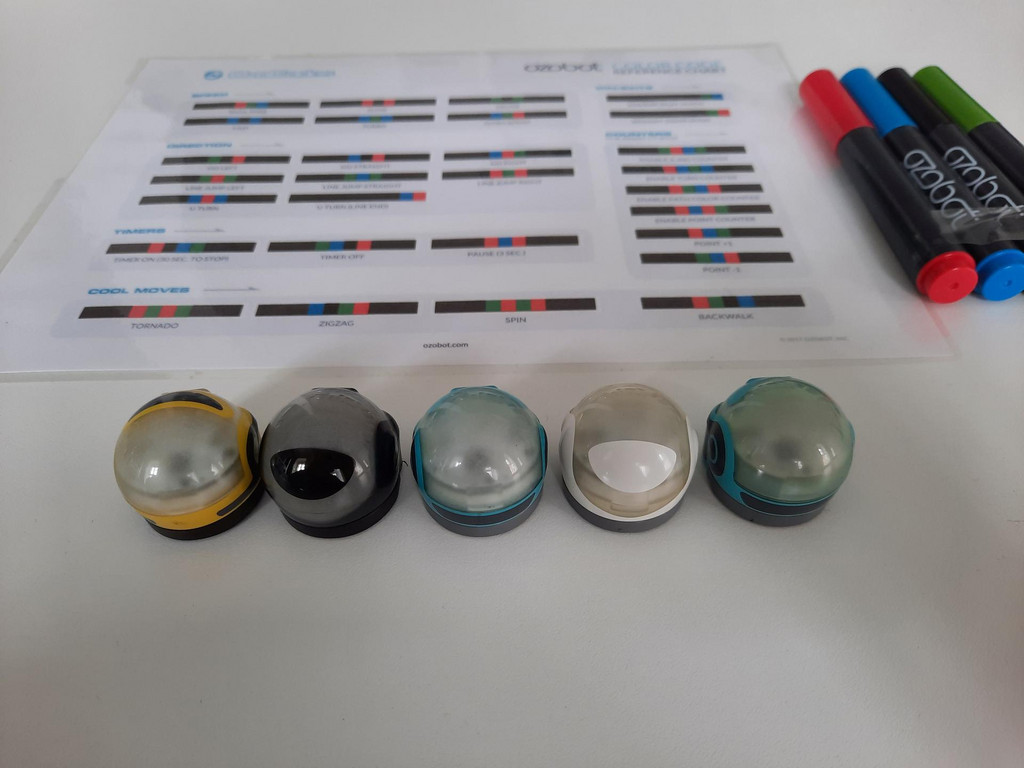

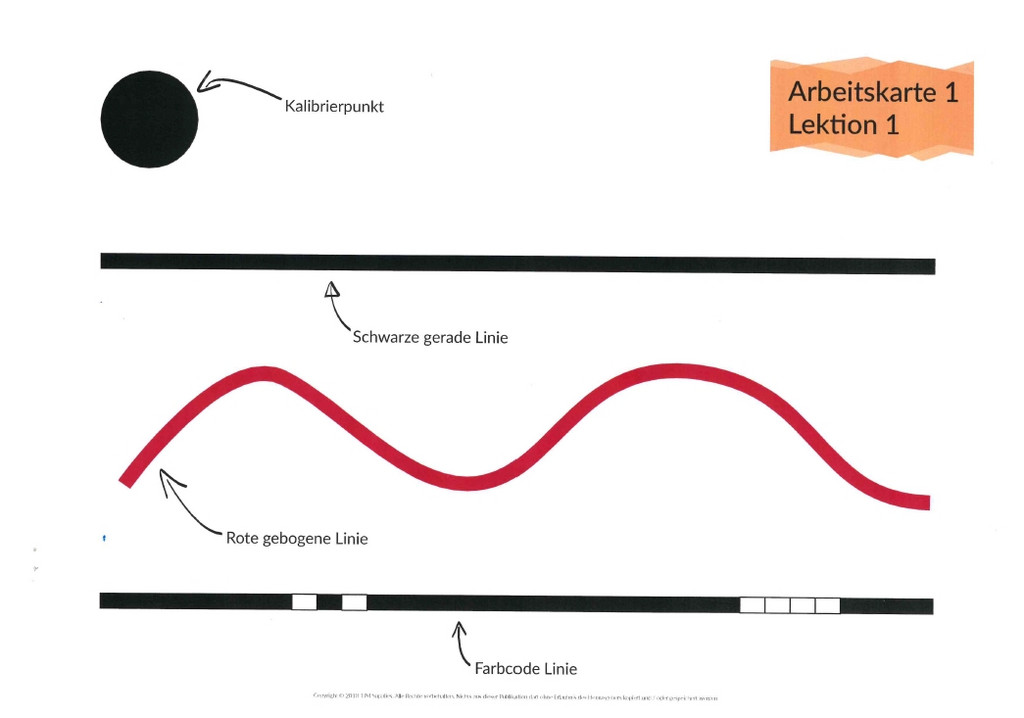

Machen Sie sich mit der Bedienung des Ozobot vertraut. Nehmen Sie sich einen Ozobot, eine Kopie des Arbeitsblattes (Arbeitskarte 1, Lektion 1) und die vier farbigen Stifte.

  1. Kalibrieren Sie den Ozobot. Halten Sie hierzu den Einschaltknopf so lange gedrückt, bis die LED Weiß aufblinkt. Setzten Sie den Ozobot dann auf den schwarzen Punkt auf dem Arbeitsblatt. Sobald der Roboter sich bewegt und die LED zu blinken beginnt, ist die Kalibrierung abgeschlossen.
  2. Setzten Sie den Ozobot auf die schwarze Linie und beobachten, was passiert.
  3. Setzen Sie den Ozobot auf die rote Linie und beobachten ihn wieder.
  4. Nehmen Sie nun die Stifte zur Hand und codieren auf der unteren schwarzen Linie zwei Befehle. Der erste Befehl lässt den Ozobot langsamer fahren. Nehmen Sie hierzu den roten Filzstift und malen auf der schwarzen Farbcode Linie links die zwei weißen Felder rot aus. Mit dem zweiten Befehl lassen wir den Ozobot rückwärts fahren. Die vier rechten weißen Felder müssen rot, grün, schwarz und blau ausgemalt werden (von links nach rechts). Lassen Sie den Ozobot auf der Linie laufen und beobachten wieder, was passiert.

Erkundungsaufgabe 2

Im Verleih

  • 3 x 3 Ozobots Bit im Set
